[Marshall Acton ll] 스피커 메뉴얼 보는법 Bluetooth Speaker

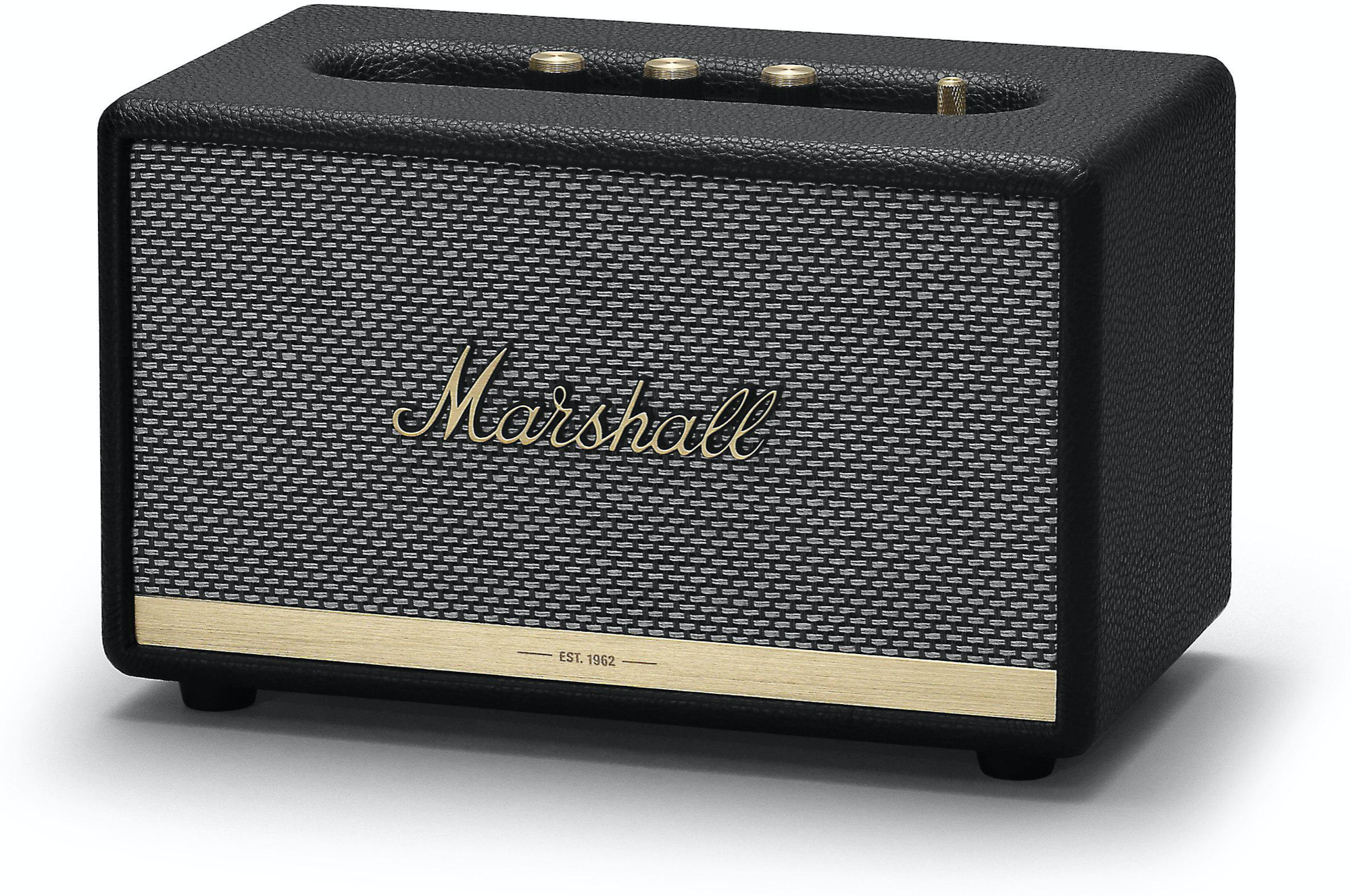

Marshall Acton ll





한번들으면 쳐다보게 만드는 사운드. Acton ll의 스펙에 대해서 알아보자.

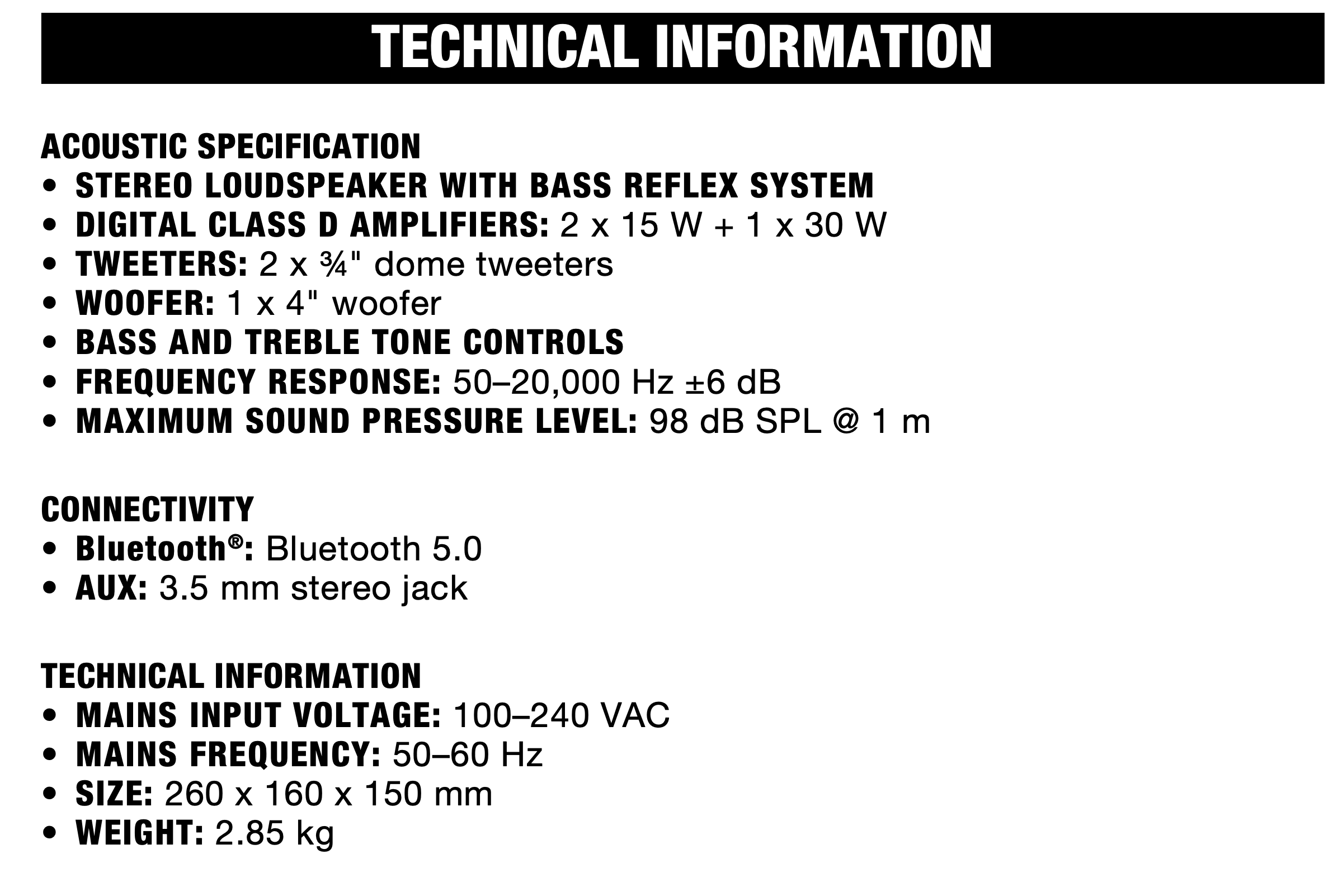

스펙 Specs



1. Stereo Loudspeaker with Bass Reflex System

베이스 리플렉스 시스템을 사용한 스테레오 스피커

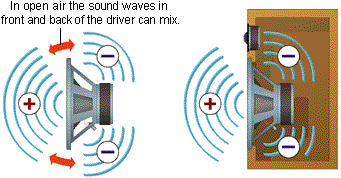

A는 스피커에서 소리를 나게해주는 부품인 드라이버이다. 드라이버는 앞뒤 모두에서 소리가난다.

A그림에서 설명하는것처럼 스피커 통(인크로져, 캐비넷)으로 감싸져 있지않으면 앞, 뒤에서 나는소리가 서로 상쇄되어 소리가 왜곡되어 매우 이상하게 들리게된다. 그래서 B와같이 통안에 넣어 사용하게 되었다.



여기서 스피커의 효율을 향상시키기위해(더 큰소리를 얻기위해) 드라이버의 뒤에서 나는소리도 사용하게 되었다. 스피커에 구멍을 하나 뚫어서(C그림의 Vent라고 보이는것처럼), 스피커의 구멍 포트(Vent, Port)는 앞에있기도 뒤에있기도하나 큰차이없다.









A(드라이버)                                                       B

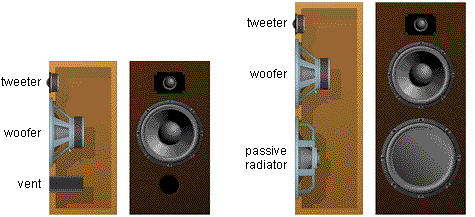

C(Bass Reflex)                                                  D(Non-Bass Reflex)

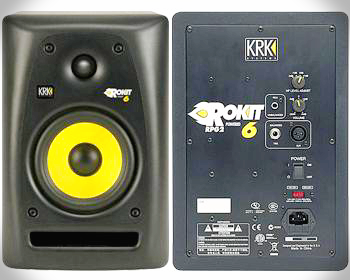

포트가 앞에있는 경우





포트가 뒤에있는 경우







2. Digital Class D Amplifiers : 2 x 15 W + 1 x 30 W

D클래스 디지털앰프 : 15W 드라이버 2개 + 30W 드라이버 1개



소형크기(Tweeter)의 드라이버는 고음을 내기 용이하다.

대형크기(Woofer)의 드라이버는 저음을 내기 용이하다.

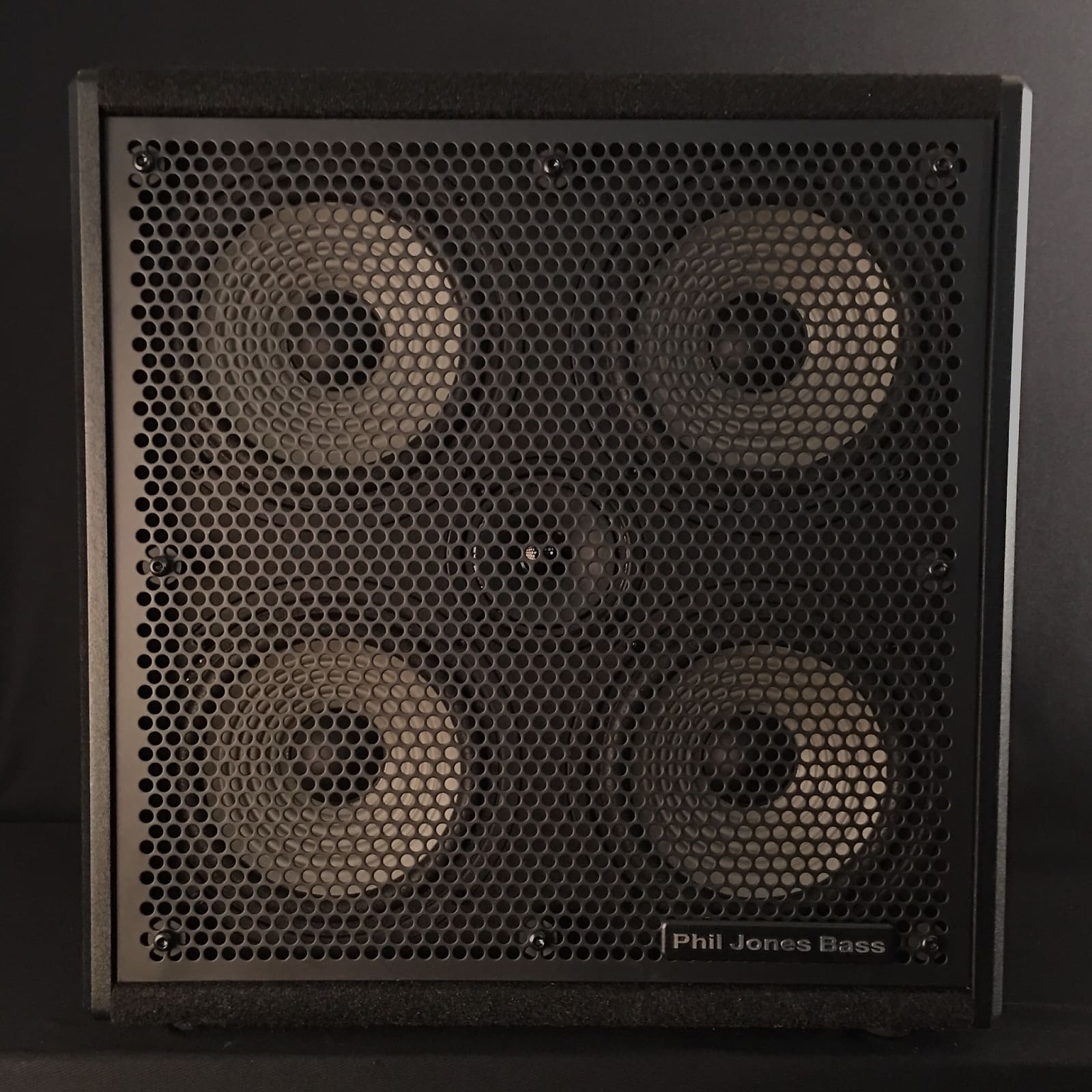

4 x Woofer, 1 x Tweeter







3. Tweeters : 2 x 3/4" dome tweeters

2개의 3/4inch 돔 트위터



4. Woofer : 1 x 4" woofer

1개의 4inch 우퍼

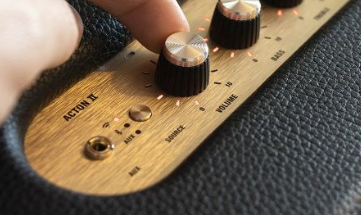

5. Bass and Treble Tone Controls

저음, 고음 톤 컨트롤러









6. Frequency Response : 50-20,000Hz ± 6dB

재생음역대 : 50-20,000Hz (± 6dB)



음역대 수치가 낮을수록 저음이고, 높을수록 고음이다.



인간이 들을수있는(가청주파수) 음역대는 이론적으로 20~20,000Hz지만

어차피 일반인들이 사용하는 스피커로는 100Hz밑으로, 14,000Hz위로 듣기 어렵다.

그렇다고 여기서 50-20,000라고해서 엄청나게 넓은 음역대를 재생해주는 스피커라고 생각하진마라.

모든제품이 항상 저렇게 부풀려서 명시하며, 우리의 귀가 어차피 듣지도 못한다.



±6dB : 소리크기에 따라 재생가능한 음역대가 조금씩 달라진다.

6dB데시벨 차이를두고 이 스피커가 낼 수있는 음역대를 인정했다는 말이다.

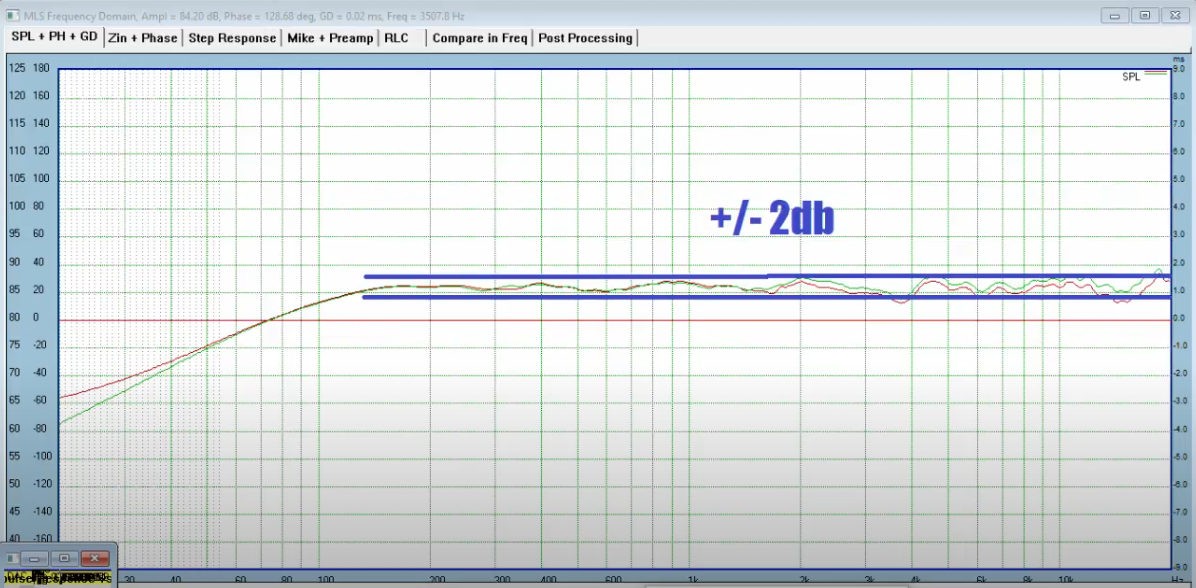

아래 사진과같이 ±2dB로 한다면 재생음역대는 더 좁아지겠죠?





스피커 측정영상 참고 youtu.be/jOB_UQf_Dj8







7. Maximum Sound Pressure Level : 98dB SPL @ 1m

최대음압레벨 : 98dB SPL (1m 앞 기준)



볼륨을 가장 크게키웠을때 1m 앞 기준 열차 통과시 철도변 소음 정도라는것이다.

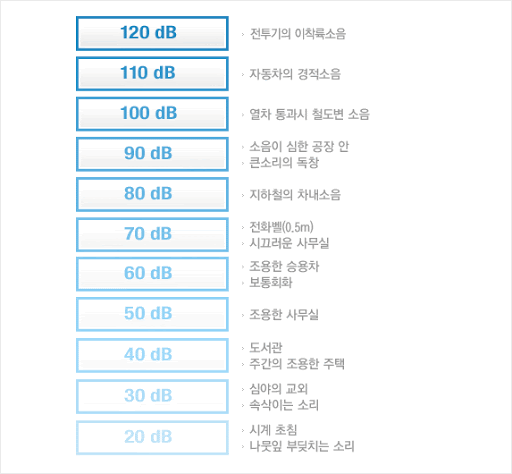

소음수준





8. Bluetooth : Bluetooth 5.0

블루투스 5.0기술 사용



블루투스도 다 같은 블루투스가 아니다.



Bluetooth 1.x : 최대 전송속도 90KB/s ; 10MB 1곡 다운 111초 소요. 저속.

Bluetooth 2.x : 최대 전송속도 375KB/s ; 10MB 1곡 다운 26초 소요. 블루투스 페어링속도도 개선.

Bluetooth 3.x : 최대 전송속도 3000KB/s ; 10MB 1곡 다운 3초 소요.

Bluetooth 4.x : 페어링 성능개선, 전송속도 개선,

Bluetooth 5.0 : 전송거리 최대 40m, 다만 Acton ll가 40m연결이 가능한것은 아니다. 전송거리에 대해 명시하지 않고있다.

그래도 장애물이 없다면 20m까지는 무리없지않을까? 장애물에 대한 회절률, 투과율도 유리정도는 괜찮고 철문은 못뚫고, 코너돌면 인식못하는듯..





9. Aux : 3.5mm stereo jack

3.5 이어폰 단자

3.5 stereo jack



10. Mains Input Voltage : 100-240 VAC

전압 100-240V (free volt)



한국은 220V를 사용하지만, 100~240V를 사용하는 어느나라에서 사용해도 문제없다는 뜻.





11. Mains Frequency : 50-60hz

전기주파수 50-60hz



국제표준, 해외사용가능.





12. Size : 260 x 160 x 150 mm

가로 26cm, 깊이 16cm, 높이 15cm





13. Weight : 2.85kg

2.85Kg





14. 정식메뉴얼

acton ll.pdf

0.59MB
